Instruções de alarme de fumaça da série LM-102

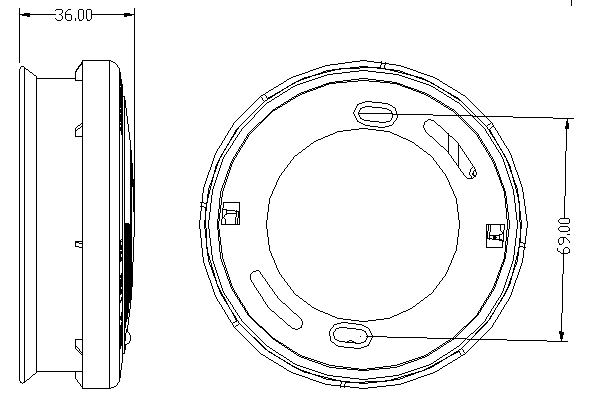

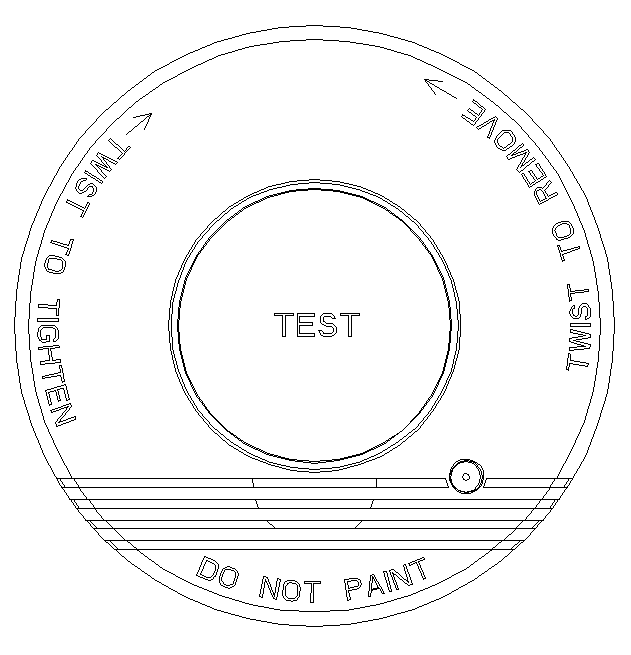

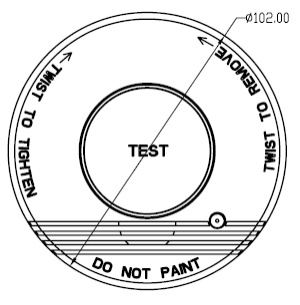

Eu, aparência e dimensão
LM-102A.
II, parâmetros técnicos
1, tensão de trabalho: DC9V
2, corrente: quiescent Current≤12ua
Atual de alarme ≤ 20mA
3, volume de alarme: ≥85dB / 3m
4, condição normal: LED (vermelho) pisca a cada 43s
5, modo de alarme: som / luz (constantemente)
6, teste de bateria fraca: <7.35V Faça um alarme som a cada 43 segundos
7, temperatura de trabalho: -10 ℃ ~ + 40 ℃
8, umidade ambiente: ≤95% RH (sem condensação)
III, teste
Leve o produto fora da caixa, gire a placa de montagem no sentido anti-horário e solte-a.
Faça a bateria 9V, remova o filme protetor, pressione a bateria no terminal da bateria e coloque-o de volta no recipiente da bateria.
Insete os ganchos na placa de montagem na ranhura de instalação, gire o shell no sentido horário para apertar.
Pressione o botão de teste, o LED vermelho pisca e um som de alarme é feito ao mesmo tempo. Isso significa que o detector está funcionando corretamente.
IV, instalação
1, o alarme de fumaça deve ser instalado no meio do teto. Monte a unidade pelo menos 1 metro de distância da parede ou feixe. Não deve haver obstruções que bloqueiem luz ou som produzido pelo alarme. Se a sala tiver um teto inclinado, a inclinação deve ser inferior a 45 graus. Uma unidade cobre cerca de 60 metros quadrados. Sugerimos que o detector de fumaça seja montado em todos os quartos.
2, certifique-se de que a luz indicadora esteja na direção que o torna conveniente para você observar. Em seguida, perfurar furos na posição selecionada do teto. Empurre a âncora de expansão plástica em toda a profundidade em cada buraco.
3, insira os parafusos através da placa de montagem e aperte-os na âncora firmemente para que a placa de montagem seja corrigida.
4, conecte a bateria aos terminais da bateria de acordo com a Figura 5. Gire o pino da bateria para a parede do recipiente da bateria e pressione a bateria inteira para o contêiner.
5, insira os dois ganchos na placa de montagem na ranhura de instalação. Vire a casca no sentido horário para apertar.
6, pressione o botão de teste para inspeção. Certifique-se de que você pode ouvir o som do alarme, qualquer que seja o quarto em que você estiver.
V, manutenção e uso
1, recomenda que o produto seja testado semanalmente.
2, pressione o botão de teste para inspeção. Quando em condições normais, o LED vermelho pisca a cada 43 segundos.
3, quando a energia da bateria é baixa, o produto fará um som \"di \" a cada 43 segundos, o que significa que você precisa substituir a bateria. Quando você deseja substituir a bateria, você gira o detector anti-horário e soltou-o da placa de montagem. Pegue a velha bateria do recipiente e solte-a do terminal da bateria. Conecte a nova bateria aos terminais da bateria de acordo com a Figura5, gire o pino da bateria para a parede do recipiente da bateria e coloque a bateria de volta no contêiner (figura2). Insete os ganchos na placa de montagem na ranhura de instalação, gire no sentido horário para apertar.
Nota: Depois de substituir a bateria ou reinstalar o detector, você deve pressionar o botão de teste para garantir que o detector funcione corretamente.
4, modelo de bateria:Pairdeer 6F22 9V;
5, se o produto não puder funcionar corretamente, tente analisar a falha e eliminá-lo de acordo com as instruções. Se você não conseguir eliminar a falha, por favor, não desmonte o produto sozinho. Procure serviço profissional em vez disso.
VI, análise de falhas e eliminação
fenômeno de falha | Análise da razão | Método de eliminação | Observação |
Pressione o botão de teste e não há resposta | A bateria está instalada incorretamente. | Instale a bateria corretamente e preste atenção à polaridade da bateria. | |
Um som de alarme é feito a cada 43 segundos. | Bateria Fraca | Substitua a bateria. | Pairdeer 6F22 9V. |
VII, notas
1, o produto não é adequado para ser instalado em cozinha, banheiro ou outros lugares onde é de alta temperatura e úmido.
2, não deve haver obstruções que bloqueiem a luz ou o som na frente do produto.
3, se a bateria estiver instalada na polaridade reversa, o produto não pode funcionar corretamente e pode ser danificado.
VIII, notas para descartar
A bateria usada e o dispositivo elétrico de resíduos não podem ser descartados com o lixo geral do agregado familiar.
Histórico de Revisão | ||||
Revisão No. | Data | Alterar | Autor | Aprovado por |
1..1. | 2014-01-02 | Primeira edição | Lu Bo. | Long Xinglin. |
1.2 | 2015-08-06 | Substituição de instalação e bateria | Lu Bo. | Long Xinglin. |
1.3 | 2015-11-09 | Tradução de instalação. | Lu Bo. | Long Xinglin. |
