Alarme de detecção de incêndio interconectado sem fio KD-122LA
Manual do usuário
1. breve introdução
O alarme de detecção de incêndio interconectado sem fio KD-122LA é um alarme fotoelétrico de fumaça com baixo consumo de energia. Circuito analógico preciso interno, circuito digital e circuito de transmissão sem fio tornam o trabalho de detecção mais estável e confiável. Ele tem função de interconexão sem fio, o que significa que uma unidade faz alarme, outras unidades interconectadas dentro do intervalo Interlink será alarme ao mesmo tempo. Este produto tem pequeno volume e a bateria de grande capacidade incorporada pode fornecer vida útil de 10 anos.
2. Características do produto.
Detecção fotoelétrica de fumaça.
Desempenho confiável e menos alarmes incômodos
Circuito analógico preciso e circuito digital
Baixo consumo de energia
Tamanho pequeno
Interlink Faixa> 100m (campo aberto)
Vida útil de 10 anos
3. Especificação técnica
Parâmetros técnicos | Detecção de fumaça | |||
Voltagem | DC3V (incorporado CP605050) | |||
Inspeção de baixa tensão | 2.2V. | |||
Atual | Corrente de alarme. | Corrente quiescente | ||
≤120mA. | ≤2ua. | |||
Exibição de status | Detecção normal de fumaça. | LED (vermelho) pisca uma vez cerca de 344 segundos, nenhum som de alarme | ||
Detecção de fumaça ou teste-chave | LED (vermelho) flashes e alarme contínuo é dado | |||
Detecção de baixa sensibilidade (modo silencioso) | LED (vermelho) pisca a cada 10 segundos, nenhum som de alarme, cancele automaticamente a baixa detecção de sensibilidade a cerca de 9 minutos depois | |||
Memória de alarme | LED (verde) pisca 3 vezes a cada 43 segundos e pára 24 horas depois. A primeira vez que você pressionar o botão Test / Mudo após o alarme é feito, o detector indica o modo de alarme especial. | |||
Fim da vida | Depois de ligar e trabalhar por 10 anos, o aviso de fim de vida será feito. A campainha apita 3 vezes a cada 43 segundos. | |||
Inspeção de baixa tensão | LED (vermelho) pisca cerca de 344 segundos, apita a cada 43 segundos. | |||
Loudness de alarme | ≥85dB / 3M. | |||
Interconexão sem fio | Frequência de rádio | 868MHz. | ||
Intervalo interligado | ≥100m (campo aberto) | |||
Interconexão / Aprenda indicação | LED vermelho sendo constante significa que o produto precisa aprender. Red LED piscando significa sinal de transmissão. LED verde sendo constante em significa que o produto está pronto para enviar o código de identificação. LED verde piscando significa que a unidade recebeu sinal sem fio. | |||
taxa de transmissão | ||||
Temperatura de trabalho | -10 ℃ ~ + 40 ℃ | |||
Umidade ambiente | ≤95% RH (sem condensação) | |||

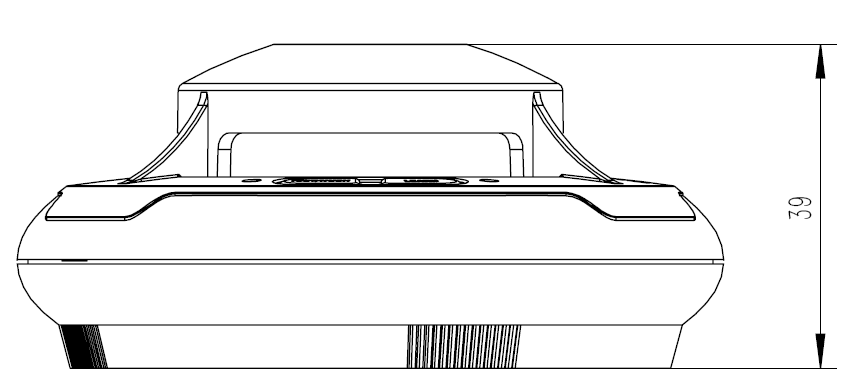

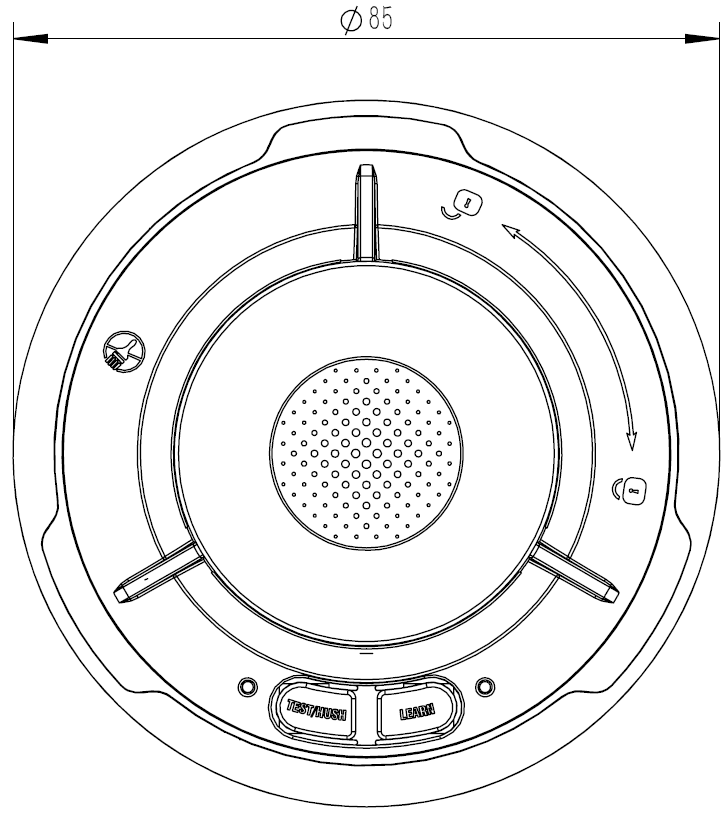

4. Aparência e dimensões (figura. 1)
5. Instalação

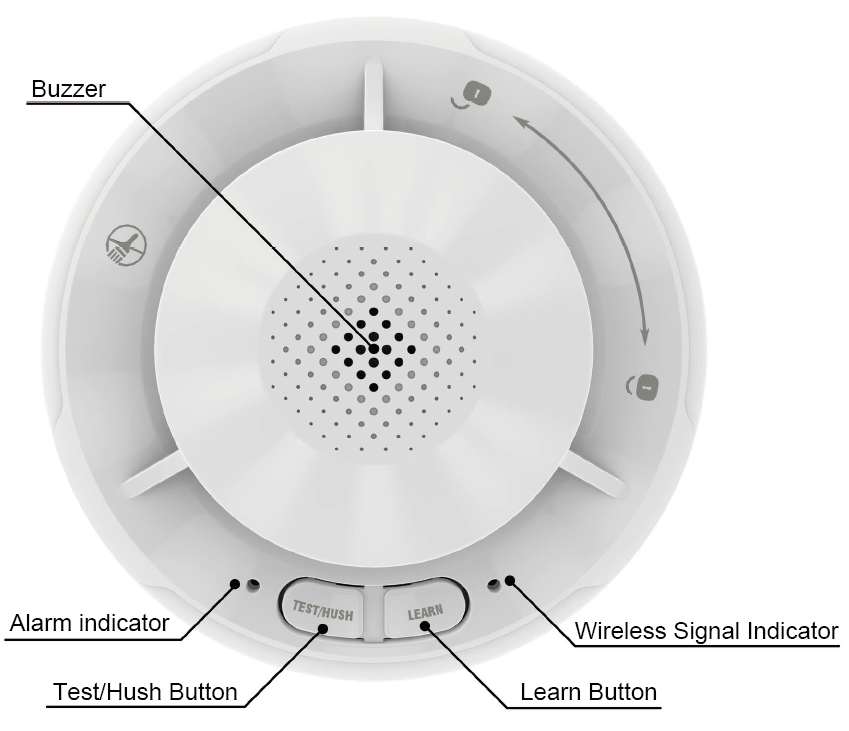

5.1 Diagrama Funcional (Figura 2)
Figura 2
5.2 Instruções de instalação

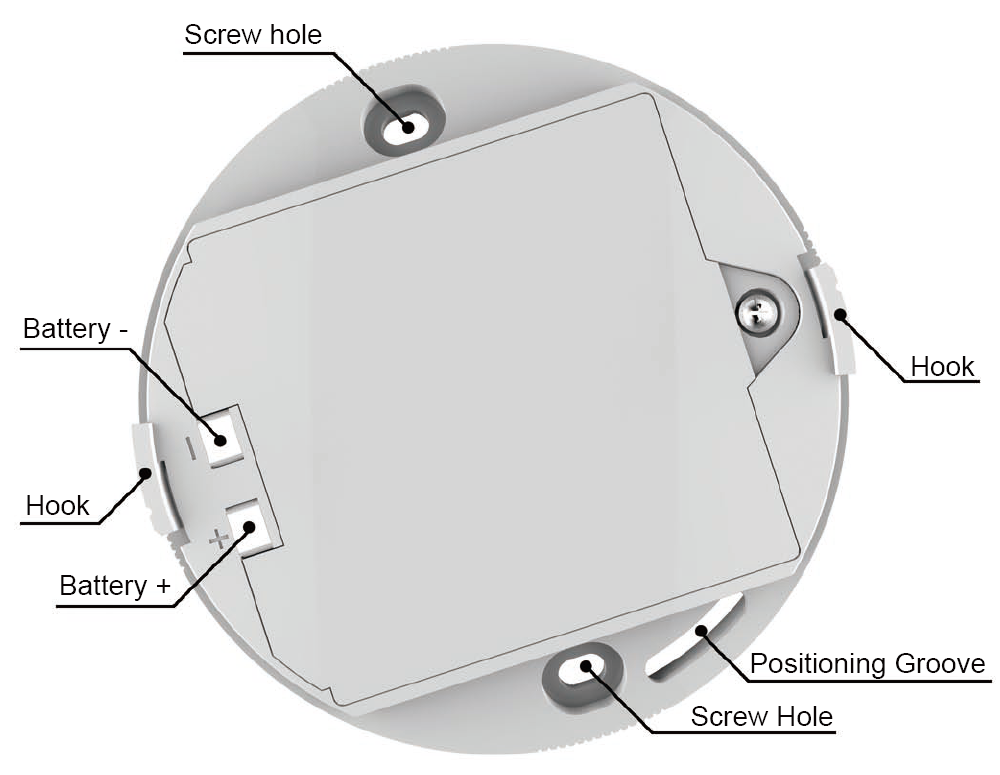

5.21 Segure a placa de montagem contra a posição de instalação selecionada no teto e marque o centro dos furos com um lápis. Faça um buraco através das marcas de lápis e use os parafusos e âncoras fechados para fixar a placa de montagem. (Veja a Figura 4)

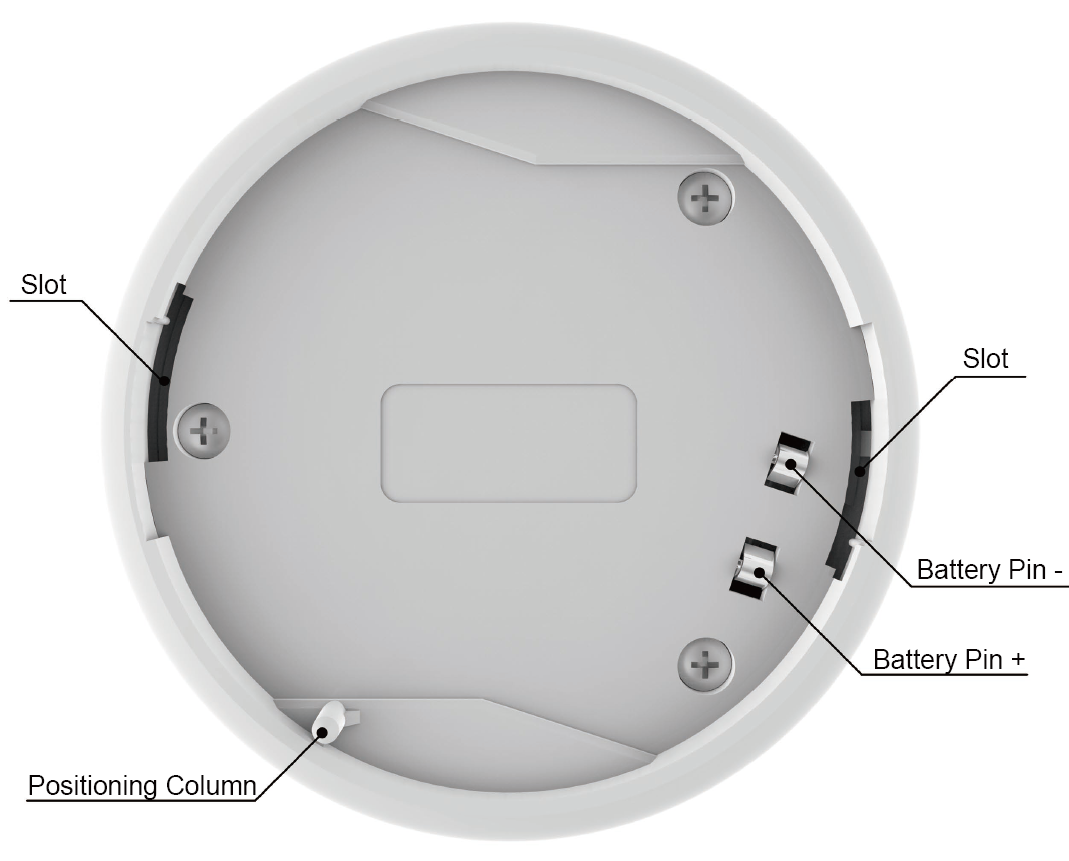

5.22 Insira o gancho da placa de montagem para o slot do alarme, a coluna de posicionamento também deve alinhar com a ranhura de posicionamento. Gire o despertador no sentido horário até que ele se encaixe no lugar.
Figura 4.
Nota: Se você não puder girar o alarme após o inseto no gancho no slot, verifique se a coluna de posicionamento se alinha com a ranhura de posicionamento.
5.3 Locais recomendados para alarmes e locais de fumaça para evitar
5.3.1 Locais recomendados para alarmes de fumaça
Instale pelo menos um alarme de fumaça em todos os quartos
Se você instalar o alarme de fumaça em uma passagem cuja largura é inferior a 3m, instale-a no meio e instale uma unidade a cada 12m.
Pelo menos 1,5 m da lâmpada fluorescente ou da lâmpada de néon. (Em caso de interferência eletrônica).
Pelo menos 3m do banheiro.
Pelo menos 6m da cozinha ou fogão.
Pelo menos 30cm das lâmpadas.
Localize o alarme de fumaça no meio da sala. Se você não puder, instale pelo menos 1 milhão da parede.

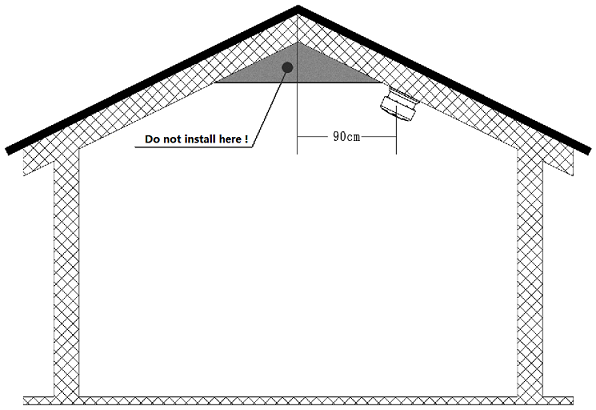

Se você instalar o alarme de fumaça no teto inclinado ou pico, a posição de instalação deve ser pelo menos 90 cm do ponto mais alto.
5.3.2 Locais para evitar
Na garagem. Produtos de combustão estão presentes quando você começa seu automóvel.
Perto de aberturas de ar frescas, fãs, ar condicionado ou outras áreas raspas.
Em áreas empoeiradas. As partículas de poeira podem causar alarme de incômoda ou falha no alarme. A tela de insetos só pode obstruir parte dos insetos ou poeira.
Áreas onde têm escudo metálico que bloqueará o sinal RF.
Em uma área onde a temperatura pode cair abaixo de 0 ℃ ou subir acima de 40 ℃.
Em áreas úmidas. Banheiro. Cozinha.
6. Função
6.1 Aprenda a inter-conectar
Proteja todos os alarmes que precisam ser interconectados à placa de montagem e torcer no sentido horário.
Tome um como mestre, pressione o botão Learn to Green (o indicador de sinal
alternar de vermelho / verde / nenhum cor).
Pegue o segundo como escravo, pressione o botão Aprender para vermelho e pressione
o botão de teste do mestre 1-2 segundos, o LED do início principal
Piscando e, em seguida, pare, enquanto isso, o escravo receberá o sinal, então o LED vermelho começar a piscar e alarmar e depois parar, o que significa que essas duas peças foram interligadas com sucesso.
Nota: Se você tiver mais algumas peças para serem interligadas no mesmo sistema, repita a última operação e conecte-as com o mestre,
Pressione Aprender botão do mestre em nenhuma cor depois que todos os dispositivos estiverem conectados.
6.2 Operação de teste:
Pressione o botão de teste do mestre e não libere (cerca de 10 segundos) até que os escravos recebam o sinal e o alarme juntos, a operação de teste
foi concluído. Quando pressione o botão de teste do escravo, o mestre
Receba o sinal e o alarme também. Então, a aprendizagem de interconexão é concluída.
6.3 Excluir memória:
Pressione o botão Aprender para Ver Green State em alguns segundos, o LED começa a piscar significa que a memória é excluída.
Nota1: Todos os alarmes de fumaça deste modelo têm função de interconexão sem fio. Requer pelo menos dois alarmes de fumaça. No intervalo interligado eficaz, você pode interconectar quantas unidades quiser. Sugerimos que você aprenda a operação de interconexão antes de instalar o produto para o teto, para tornar sua operação mais eficiente.
Nota2: O intervalo de interligação deste produto é ≥100m (campo aberto). Mas como uma construção diferente terá um efeito diferente na distância de transmissão, se houver produto que não possa ser interconectado, por favor, ajuste a posição de instalação do produto.
6.4 modo de operação
Teste
Pressione o botão de teste e o produto entrará no modo de alarme. Ele fará emitir bipes que são mais altos que 86dB. O indicador de alarme (vermelho) piscará.
Condição de espera
Na condição de espera, o alarme de fumaça detecta a cada 10 segundos. O indicador de alarme pisca a cada 344 segundos para indicar que o alarme de fumaça está funcionando corretamente. Quando detecta produtos de combustão, o alarme soa. E o indicador de alarme (vermelho) pisca ao mesmo tempo, até que o ar esteja claro.
Modo de silêncio (baixa sensibilidade)
Quando estiver em estado de alarme, pressione o botão Teste / Hush e o produto entrará no modo de silêncio. O indicador de alarme pisca a cada 9 segundos e nenhum som audível será ouvido, a menos que a fumaça se torne mais densa. Isso vai durar cerca de 9 minutos. Pressionar o botão Test / Hush novamente terminará o modo de silêncio.
Aviso de baixa tensão
Quando a tensão da bateria é muito baixa, o produto fará bipes curtos a cada 43 segundos para avisar o usuário, até que a tensão da bateria esteja cumprindo a tensão de trabalho do alarme de fumaça.
História do alarme
Quando o indicador de alarme (verde) pisca 3 vezes a cada 43 segundos, isso significa que o alarme foi feito. Por favor, verifique se há risco de incêndio na área de detecção. Esta indicação terminará 24 horas depois.
Aviso de degeneração da câmara de fumaça
O ambiente de trabalho e o tempo causarão a degeneração da câmara de fumaça. Quando o produto faz 3 bipes curtos a cada 43 segundos, indica a vida final de unidade. Você deve substituir o alarme de fumaça por um novo.
7. Manutenção
7.1 Teste o alarme de fumaça toda semana pressionando o botão de teste.
7.2 Limpe o alarme de fumaça com pano seco. Nunca use água, limpadores ou solventes para limpar, pois podem danificar a unidade. Impedir que o corpo estrangeiro entrasse na unidade.
7.3 Se o alarme de fumaça não estiver funcionando corretamente, não desmonte a unidade. Por favor, procure o serviço dos profissionais.
8. Pontos para produtos abandonados
8.1 O material de embalagem é renovável, por isso, faça o seu melhor para reciclar.
8.2 Como este produto possui bateria não substituível embutida, esta unidade não pode ser abandonada com lixo doméstico normal.
