LM-101lb incêndio detectando instrução de alarme on-line sem fio
1, breve introdução
LM-101LBfire Detectando o alarme on-line sem fio é um tipo de alarme de fumaça com detecção fotoelétrica de fumaça e função de alarme on-line sem fio, quando um dos alarmes detecta sinal de fumaça, ele pode enviar sinal de alarme sem fio, acionar outros alarmes alarme (consulte a distância efetiva de transmissão) , lembre-lhe que existem casos perigosos (incêndios) acontecendo no tempo ..
2, característica
◆ Detecção fotoelétrica de fumaça;
◆ alta sensibilidade;
◆ Baixo consumo de energia;
◆ No. de conjunto online grátis
3, parâmetros técnicos
(1) Padrão Executivo: BS EN 14604-2005
(2) Tensão de trabalho: DC9V (para detector de fumaça)
DC4.5V (para wireless online: 1.5vx3pcs)
(3) Corrente de trabalho :: DC9V Quiescent Current≤12UA
Alarme DC9V Current≤ 20mA
Corrente quiescente DC4.5V.230ua.
DC4.5V trabalhando atual≤4mA.
(4) Decibel de alarme: ≥85dB / 3M
(5) Indicador de alarme: LED vermelho
(6) Indicador Online / Aprenda: LED vermelho / verde
(7) Frequência: 433.92MHz
(8) Distância de transmissão: espaçosa distância de linha reta≤60m
(9) Temperatura de trabalho: -10 ℃ ~ + 40 ℃
(10) Umidade ambiente: ≤95% RH (sem condensação)
(11) Teste de bateria Low: DC9V (para detector de fumaça) <7.35V
Um breve alarme soa em cada 43 segundos
DC4.5V (para on-line sem fio) <3.3V
Um breve alarme soa em cada 60 segundos

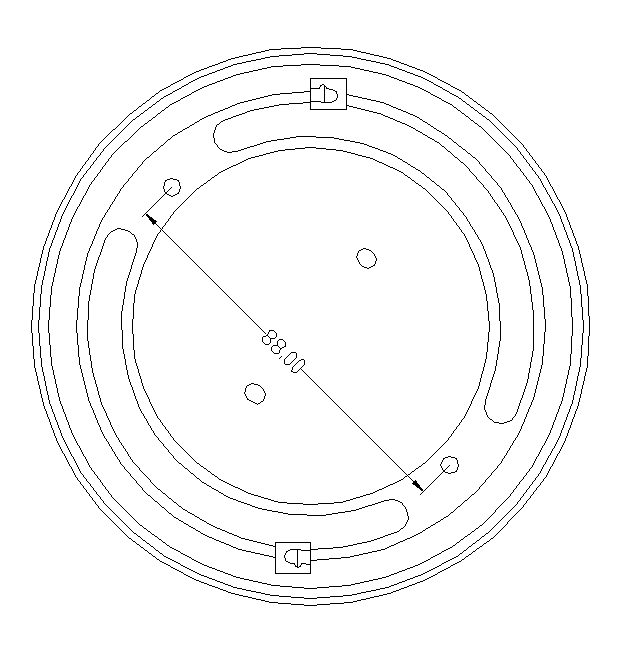

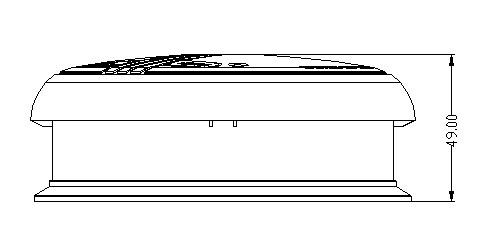

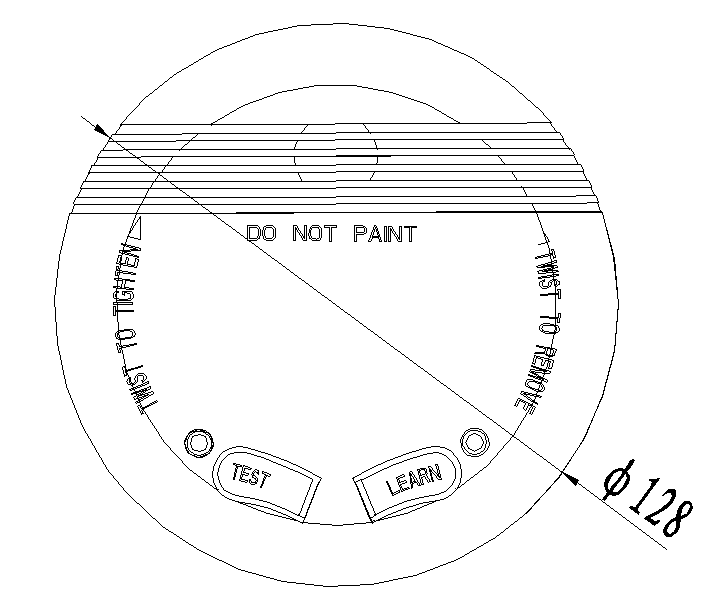

4, aparência e dimensão (Figura 1)
figura 1
5, usar

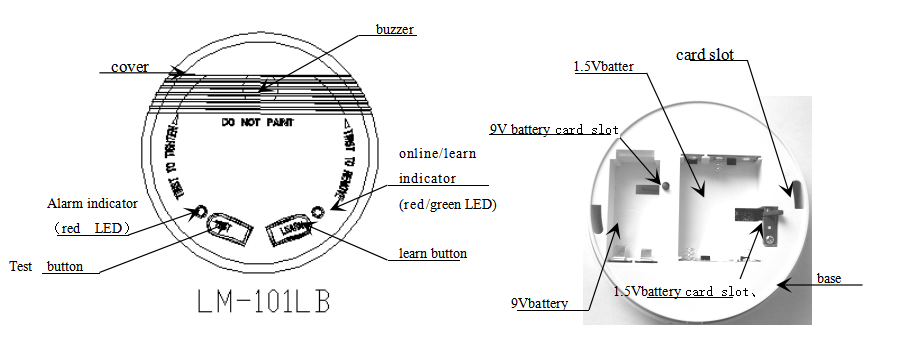

(1) Diagrama de função da placa de montagem de base de cobertura (Figura 2)
Figura 2

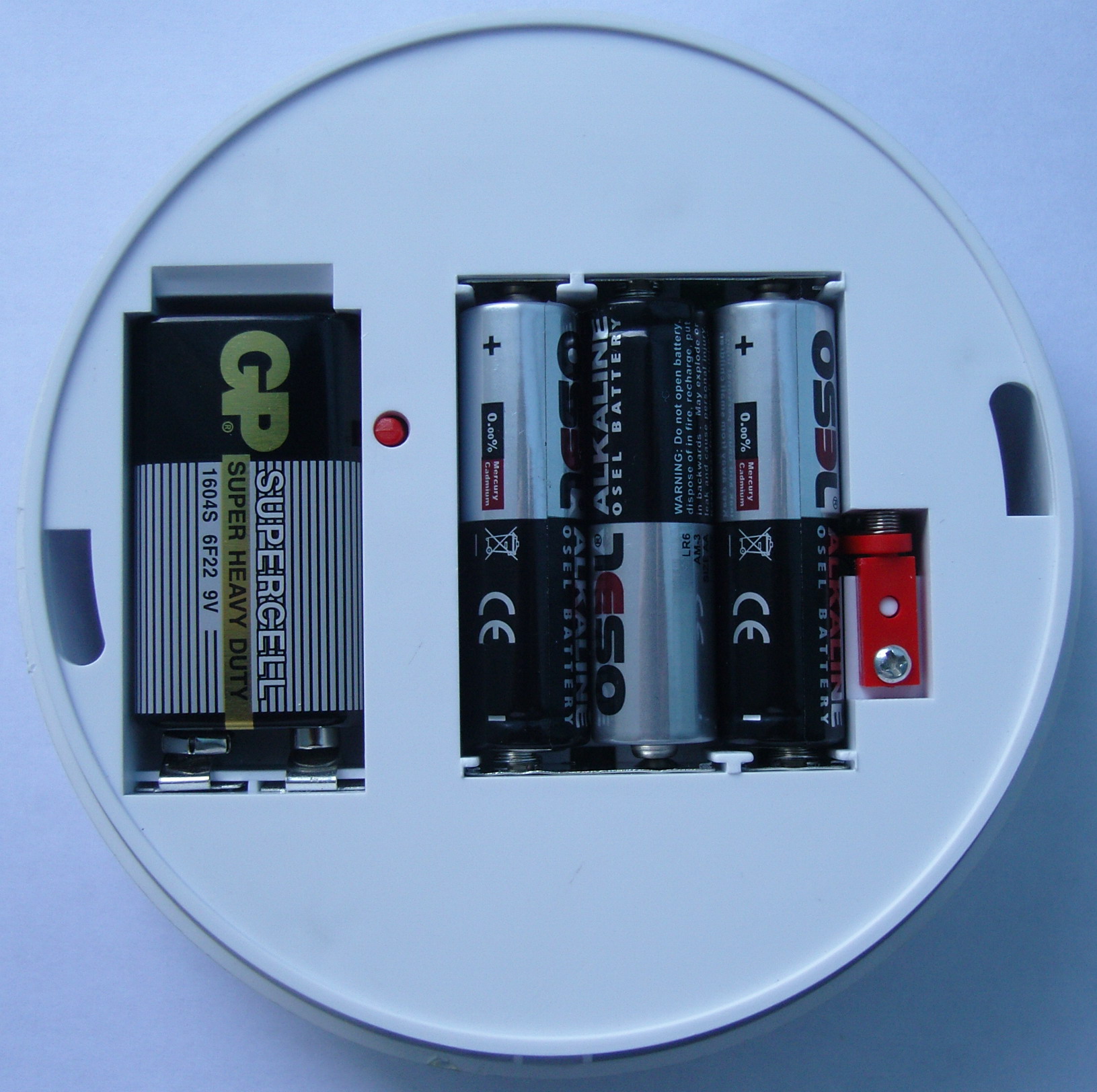

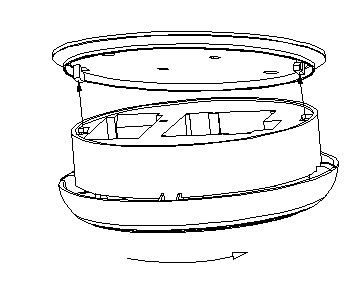

(2) montagem da bateria (Figura 3)
A, retire o produto da caixa de embalagem, gire a placa de montagem no sentido anti-horário, tire a bateria de 9 V e 1,5 V, remova o filme protetor na bateria, respectivamente.
B, colocar a bateria 9 v no compartimento da bateria e preste atenção ao símbolo da polaridade da bateria no compartimento;
c, por favor, gire o balancim de Bayonet para Inwall antes de colocar a bateria 1.5V no compartimento e preste atenção ao símbolo da polaridade da bateria no compartimento;
d, Aponte levantou dois ganchos na placa de montagem para dois slot de cartão na base .Protar placa de montagem no sentido horário até que os ganchos entrem no slot de cartão totalmente.
Figura 3
(3) teste / online / excluir memória
Os produtos inseridos no estado de trabalho normal após ligar e o indicador de alarme (LED vermelho) pisca cerca de cada 43 anos.
teste…
Pressione o botão de teste, o alarme Enviar o tom do sinal alarme claro, o indicador de alarme (LED vermelho (LED vermelho) está piscando rapidamente, o indicador online / aprender (LED vermelho / verde) está piscando e envie sinal de alarme sem fio (produtos on-line em distância efetiva) em o mesmo tempo. Isso mostra que o alarme está em estado normal de trabalho. Nós também podemos adotar a fumaça de sopro artificial.
Definir / online ...
Ajuste de host ... Faça qualquer um dos produtos (on-line precisa de dois ou mais produtos), pressione o botão Aprender uma vez, ligue indicador (LED vermelho / verde) alterado uma vez, definir host para o estado do indicador verde;
Cenário escravo ... Defina outros produtos para o estado de luz vermelha.
Conectados…
1, quando a configuração está correta, pressione o botão de teste no host e segure-o até o indicador de alarme (LED vermelho) e indicador on-line / aprender (LED vermelho / verde) piscando continuamente, o alarme envia o sinal de alarme sem fio para a mesmo tempo ;
2, após o escravo receber o sinal on-line do host, o indicador Aprenda piscará continuamente. Os alarmes começarem
para alarme ao mesmo tempo e lâmpada de alarme (LED vermelho) está fora.
3, após a configuração on-line, tire um dos alarmes para pressionar seu botão de teste, os produtos de descanso enviarão alarme e flash continuamente.
Excluir memória ... Tome um produto não precisa on-line. Pressione é aprender o botão para definir o estado verde. Pressione o botão de teste para o estado de alarme normal, em seguida, indicador de alarme (LED vermelho) e indicador on-line / aprendizado (LED vermelho / verde) piscando continuamente, ele é significa que os produtos tinham excluído a memória on-line atual.

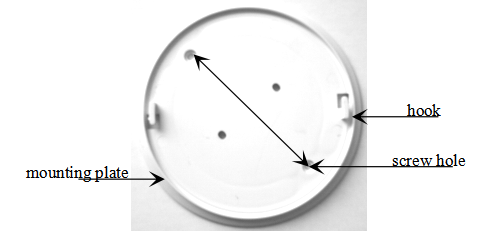

6, Mapa de Esboço de Instalação (Figura4)
(1) Escolha uma posição de instalação adequada e uma distância eficaz de comunicação;
(2) De acordo com os orifícios da placa de instalação, perfure um orifício no lugar necessário do teto e enche o assento de unha plástico no orifício;
(3) Use o parafuso para corrigir o painel de instalação no assento de unha de plástico;
(4) Incorporar o gancho da base do detector no slot do detector. Gire o detector de fumaça no sentido horário para prendê-lo para o painel de instalação firmemente.
(5) Após a instalação, execute o teste de comunicação real para evitar a falha de comunicação.
Figura 4.
7, manutenção
(1) É melhor testar o alarme de fumaça semanalmente.
(2) Limpe o alarme a cada três meses. Ao limpar, tire a bateria. Depois de terminar a limpeza, pressione a tecla de teste para verificar a condição on-line.
(3) Se você encontrar os produtos não estiverem no estado normal de trabalho, verifique a bateria primeiro. Se o problema não puder ser removido, por favor não desmonte sozinho. Você deve buscar o serviço do profissional.
8, análise de falha e eliminação
fenômeno de falha | Análise de causas | método de eliminação | observação |
Nenhuma resposta da chave de teste | Baterias de 9 V não estão instaladas corretamente | Preste atenção à polaridade e instale corretamente 9 baterias de 9 V. | |
Nenhuma resposta da chave de aprendizado | As baterias 4.5V não estão instaladas corretamente | Preste atenção à polaridade e instale corretamente as baterias de 4,5 V. | |
Faça o alarme transitório sons a cada 43 segundos. | 9 V Bateries'Voltage é baixo | Alterar a bateria 9 V | |
Faça alarme transitório sons a cada 60 segundos. | 4.5V baterias de baterias é baixa | Alterar bateria 4.5V. |
9, pontos de atenção
(1) Não instale o produto no seguinte ambiente, como hiper térmico, úmido, empoeirado, cozinha, banheiro e assim por diante;
(2) Ao instalar, preste atenção que não haverá objetos que se abrigarão do Flash e do bloco fazendo sons na frente do alarme.
(3) Instale vários produtos on-line para impedir que excedam a distância eficaz de comunicação ou objetos que bloquearão a comunicação.
10, pontos para produtos abandonados
(1) os pacotes são compostos de assuntos renováveis e por favor os usem o mais circularmente possível;
(2) As baterias e usos eletrodomésticos que foram usados não podem ser abandonados com lixo doméstico normal.
11, baterias de substituição recomendadas
Par de veado 9v 6f22
GP 9V 1604S.
Mustang 9V 6F22.
Par de veado 9v 6lr61
GP 9V 1604A.
Par Deer 3 x 1.5V LR6 / AA
GP 3 x 1.5V GP15AU
Mustang 3 x 1.5V LR6 / AA
