LM-107A Detectando o Manual de Uso de Alarme
1.Rinda introdução.
O alarme de detecção de LM-107Abcfire é composto por circuito analógico sofisticado e circuito digital. É uma espécie de baixo consumo de energia, alarme de fumaça independente fotoelétrico de baixa tensão com bateria de manganês de 3V lítio, esta bateria pode durar 10 anos.
2.Characterístico
◆ Detecção fotoelétrica de fumaça;
◆ alta sensibilidade;
◆Memória de alarme de fumaça local;
◆ No modo de detecção normal e modo de detecção de baixa sensibilidade (silêncio);
◆ Dentro de 10 anos de 10 anos de baterias de manganês de lítio, a bateria não pode ser substituída;
◆ 10 anos de tons de aviso de fim de vida
◆ Tom de aviso de baixa tensão
◆ Baixo consumo de energia.
3.parameter.

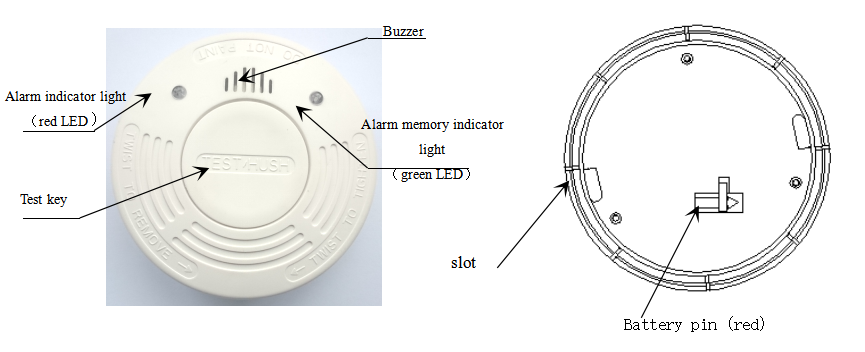

4.Appartido (Figura 1)
LM-107A.
figura 1

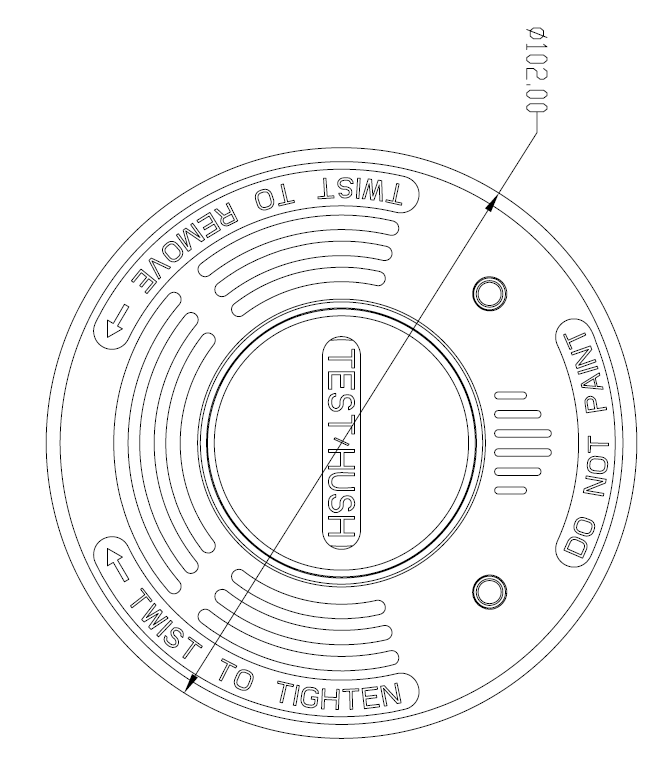

5.Dimensão.
6.UMA GE.
Retire o produto e solte a placa de montagem.
O pino da bateria (vermelho) está desligado no começo como figura 3. Gire-o no pino da bateria será movido para a posição do groove do pino como a Figura 4
Faça uma bateria alça e superfície de base no mesmo plano;
Mova o pino da bateria para a posição do slot, gire o pino da bateria e incorpore o pino no slot para tornar os níveis de PIN com a superfície da base.
3. Instalação da base
Pressione o gancho da placa de montagem base na ranhura de posicionamento do detector. Gire no sentido horário e deixe escorregar na ranhura.
4.1, teste de botão
Pressione o botão Teste / Mudo, se a luz indicadora vermelha piscar de forma rápida e enquanto isso for dada, significa que o detector está funcionando corretamente. Ao mesmo tempo, o detector entra em baixo estado de detecção de sensibilidade. Cerca de 9 minutos depois, entra em estado de detecção normal a partir de baixa sensibilidade que detecta estado automaticamente.
4.2, baixa detecção de sensibilidade (modo silencioso)
1, use uma pequena quantidade de fumaça para fazer o alarme do detector e pressione o botão Teste / Mudo. Em seguida, o detector entrará em detecção de baixa sensibilidade e sair do estado de alarme. O detector é silencioso (e entrará no estado de detecção normal após 9 minutos), e não será alarme até que a concentração de fumaça seja maior.
2, pressione o botão Teste / Mudo novamente e você pode cancelar a detecção de baixa sensibilidade. O detector entrará no estado de detecção normal.
Nota: Após o cancelamento de baixa detecção de sensibilidade, se houver alguma fumaça residual, o detector continuará a alarmar.
5, memória de alarme
Depois que o alarme é feito, o detector terá memória de alarme. O LED verde piscará a cada 1,3 segundos por 3 vezes, o que durará4.3, segundos.
Portanto, o usuário pode dizer se o detector inseriu o estado de alarme a uma distância sem tocar no detector. Display LED desistirá após 24 horas. Na primeira vez que você pressionar o botão Test / Mudo após o alarme é feito, o detector sugere pelo modo de alarme especial. Depois de liberar a chave de teste / mudo, a memória de alarme será expurgada. Em seguida, você pressiona o botão Teste / Mudo e será o teste de chave normal.
7, instalação
1, escolha uma posição de instalação adequada.
2, de acordo com os buracos da placa de montagem, faça um orifício no lugar necessário do teto e encha o assento de unha plástico no orifício.
3, use o parafuso para fixar a placa de montagem no assento de plástico.
4, incorporar as duas juntas de pressão na base do detector no slot de detector. Gire o produto no sentido horário para prendê-lo à placa de montagem firmemente.
5, teste após a instalação. Pressione o botão Test / Hush, se a luz indicadora vermelha piscar rapidamente e continuar alarmes ao mesmo tempo, significa que o detector está funcionando corretamente. Ao mesmo tempo, o detector entra em baixo estado de detecção de sensibilidade, a luz LED vermelha pisca a cada 10 segundos. Cerca de 9 minutos depois, entra em estado de detecção normal a partir de baixa sensibilidade que detecta estado automaticamente. Ou pressione o botão Teste / Mudo novamente e cancele o estado de detecção de baixa sensibilidade.
8, manutenção
1, éMelhor testar o alarme de fumaça semanalmente.
2, limpe o alarme a cada três meses.
3, se você encontrar os produtos não estão em estado normal de trabalho, verifique a análise de falha e a eliminação primeiro. Se o problema não puder ser removido, por favor não desmonte sozinho. Você deve buscar o serviço do profissional.
9, análise de falha e eliminação
Fenômeno de falha | Análise da causa | método de eliminação | observação |
Nenhuma resposta da chave de teste | Pino vermelho da bateria está desligado, o detector está fechado | Remova o pino da bateria para ligar | |
Falha da bateria do falhador do circuito | Procurando fabricantes ou serviços profissionais | ||
Alarme sobre cada 344 | Bateria baixa tensão | Procurando fabricantes ou serviços profissionais |
10, pontos de atenção
1, não instale o produto no ambiente a seguir, como hiper térmico, úmido, empoeirado, cozinha, banheiro e assim por diante;
2, ao instalar, preste atenção que não haverá objetos que se abrigarão do Flash e do bloco fazendo sons na frente do alarme.
3, bateria não substituível
11, pontos para produtos abandonados
1, os pacotes são compostos de assuntos renováveis e por favor usem-os como circularmente quanto possível;
2, as baterias e dispositivos elétricos de resíduos que foram usados não podem ser abandonados com lixo doméstico normal.
