Alarme de fumaça KD-122LE
Manual do usuário
Referência de documento:QSP0701-B-2122LE-401
Versão:A / 2.
Autor:Liu Xueyong.Data:2020.06.09
Auditor:Fang Yongda.Data:2020.06.09
Aprovado por:Long XinlinData:2020.06.09
1. breve introdução
O alarme de fumaça interconectável sem fio KD-122Le é um alarme portátil do fumo fotoelétrico com baixo consumo de energia. Circuito analógico preciso interno e circuito digital fazem o trabalho de detecção mais estável e confiável. Ele tem função de interconexão usando o link de radiofrequência, o que significa que uma unidade faz alarme, outras unidades interconectadas dentro do intervalo Interlink será alarme ao mesmo tempo.
2. Características do produto
Detecção fotoelétrica de fumaça.
Desempenho confiável e menos alarmes incômodos
Circuito analógico preciso e circuito digital
Baixo consumo de energia
Tamanho pequeno
Portátil
Interlink Faixa> 100m (campo livre RF868MHz)
3. Parâmetros técnicos
Parâmetros técnicos | Detecção de fumaça | |||
Voltagem | DC1.5V * 2 AAA | |||
Aviso de bateria fraca | 2.2V. | |||
Atual | Corrente de alarme. | Corrente quiescente | ||
≤120mA. | ≤2ua. | |||
Exibição de status | Condição de espera | LED (vermelho) pisca uma vez cerca de 344 segundos, nenhum som de alarme | ||
Condição de alarme ou teste | LED (vermelho) flashes e alarme contínuo é dado. | |||
Modo de silêncio | LED (vermelho) pisca a cada 10 segundos, sem som de alarme, deixe automaticamente o modo de silêncio cerca de 9 minutos depois. | |||
Memória de alarme | LED (verde) pisca 3 vezes a cada 43 segundos e pára 24 horas depois. A primeira vez que você pressionar o botão de teste após o alarme é feito, o detector indica o modo de alarme especial. | |||
Fim da vida | Aviso de fim de vida será feito. A campainha apita 3 vezes a cada 43 segundos. | |||
Aviso de bateria fraca | LED (vermelho) pisca a cada 344 segundos, apita a cada 43 segundos. | |||
Loudness de alarme | ≥85dB / 3M. | |||
Interconexão sem fio | Frequência de rádio | 868MHz. | ||
Intervalo interligado | ≥100m (campo livre) | |||
Indicação de interconexão | LED vermelho sendo constante significa que o produto precisa aprender. LED verde sendo constante em significa que o produto está pronto para enviar o código de identificação. Verde LED piscando significa que a interconexão é concluída. | |||
Temperatura de trabalho | -10 ℃ ~ + 50 ℃ | |||
Umidade ambiente | ≤95% RH (sem condensação) | |||

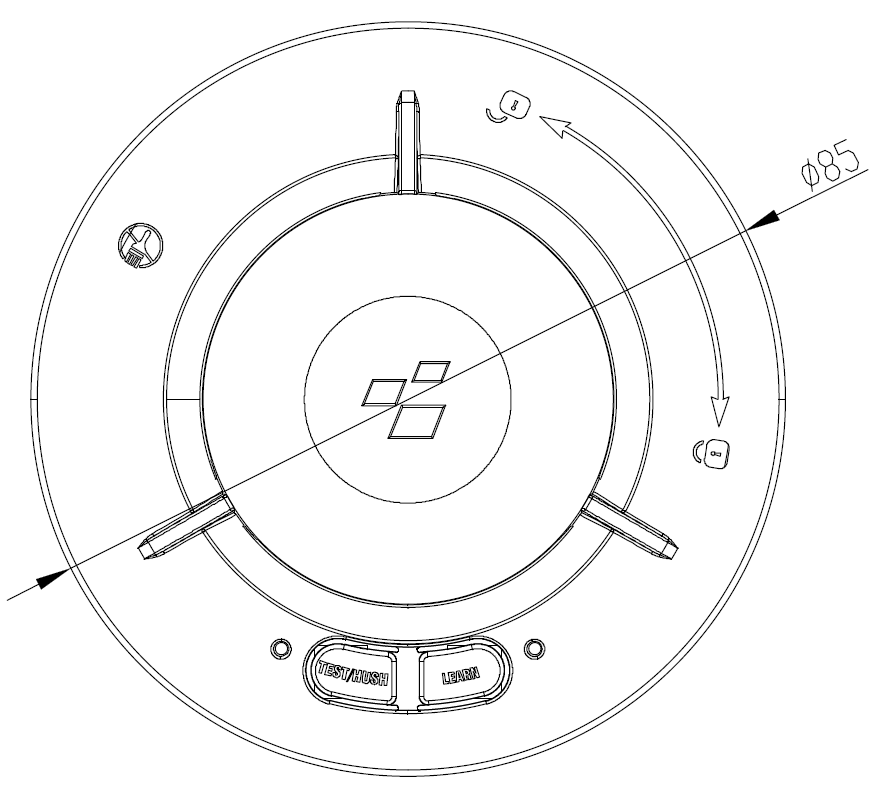

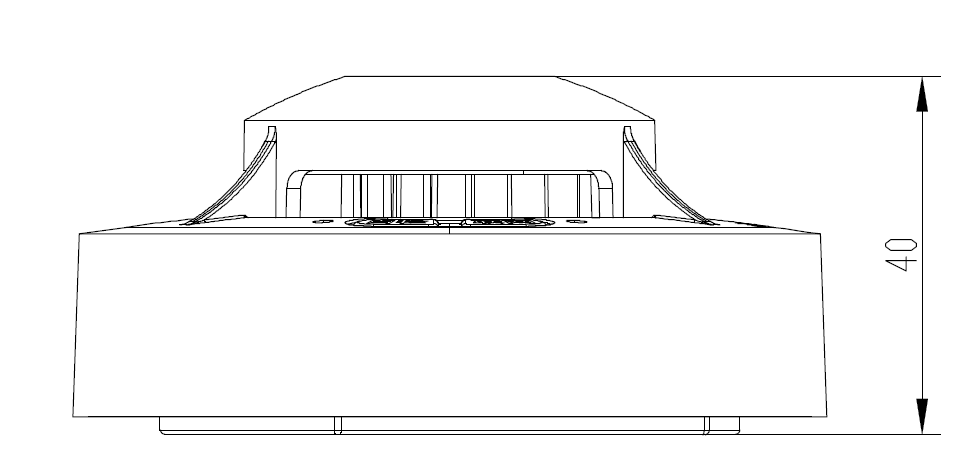

4. Aparência e dimensões (Figura 1)
figura 1
5. Instalação

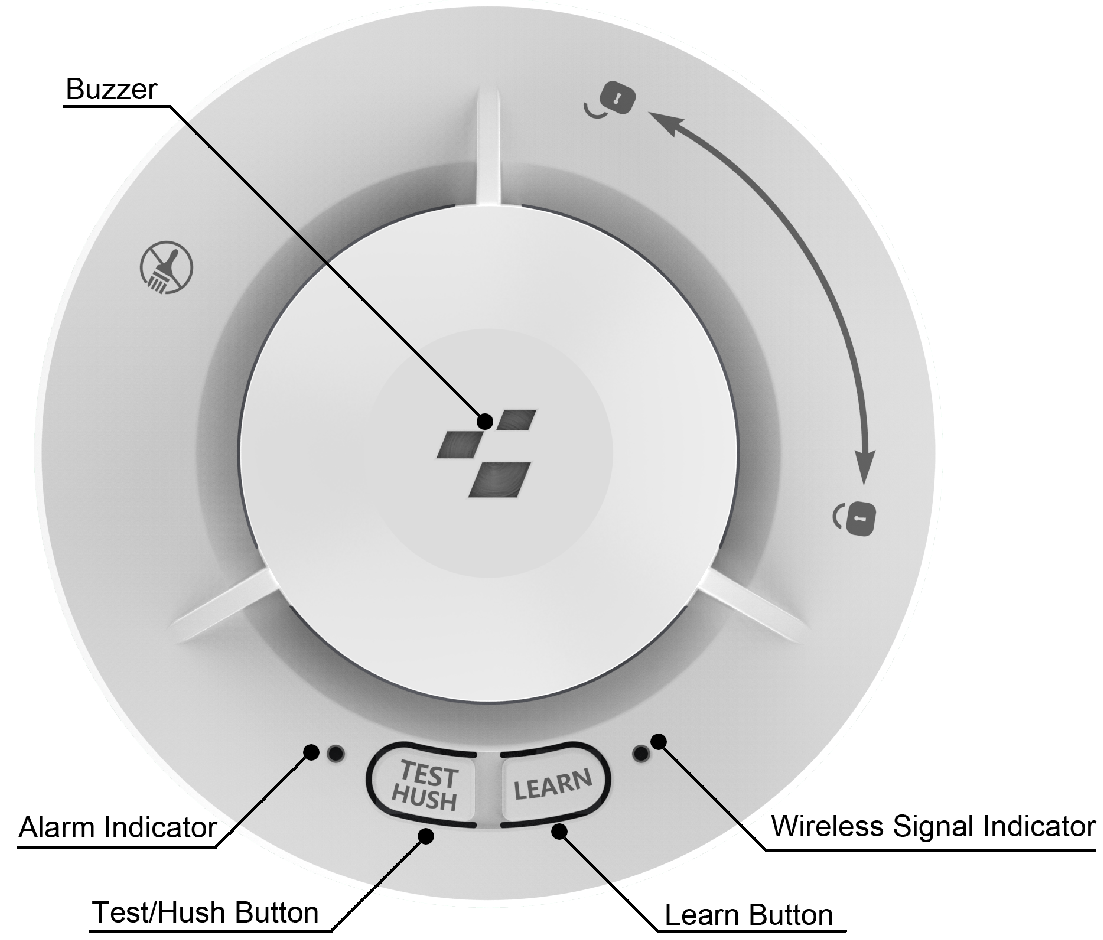

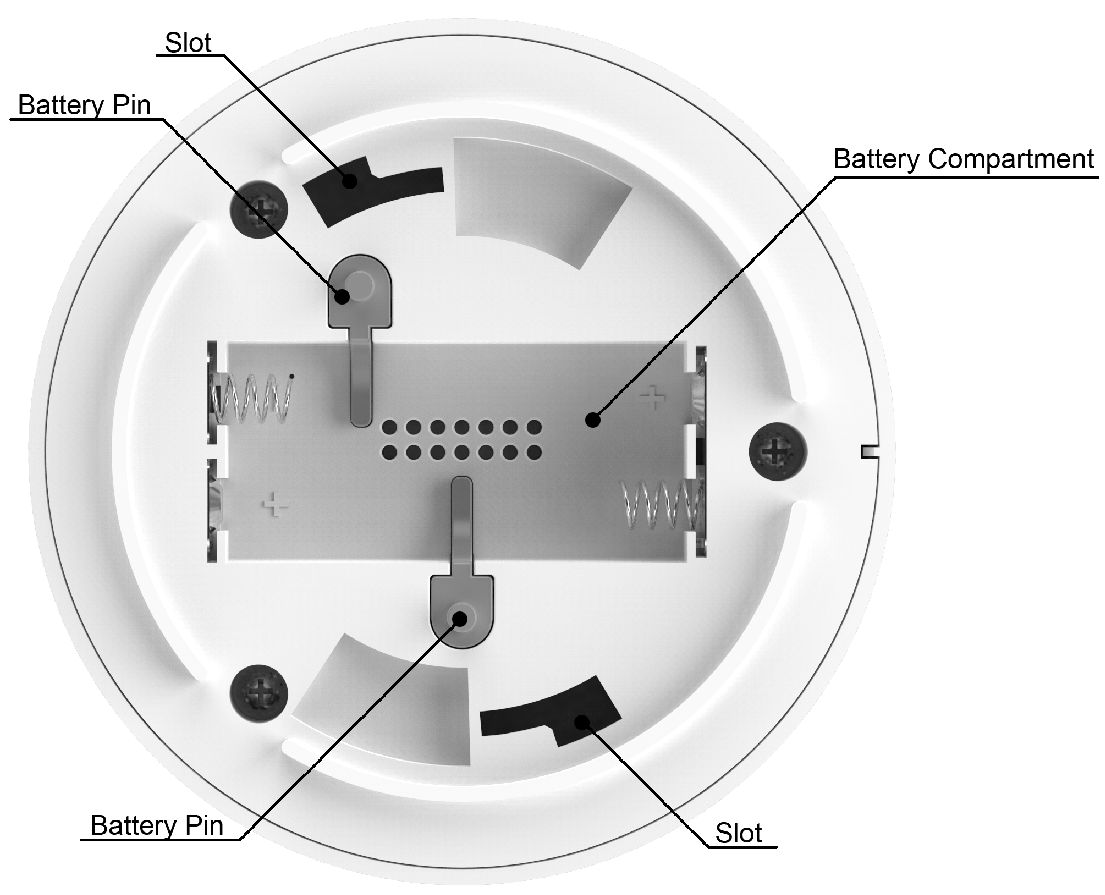

5.1 Diagrama Funcional (Figura 2)
Figura 2
5.2 Instruções de instalação

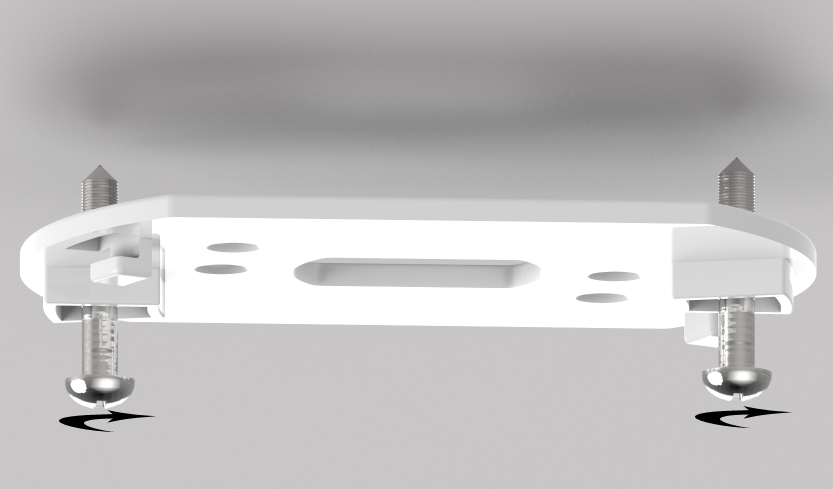

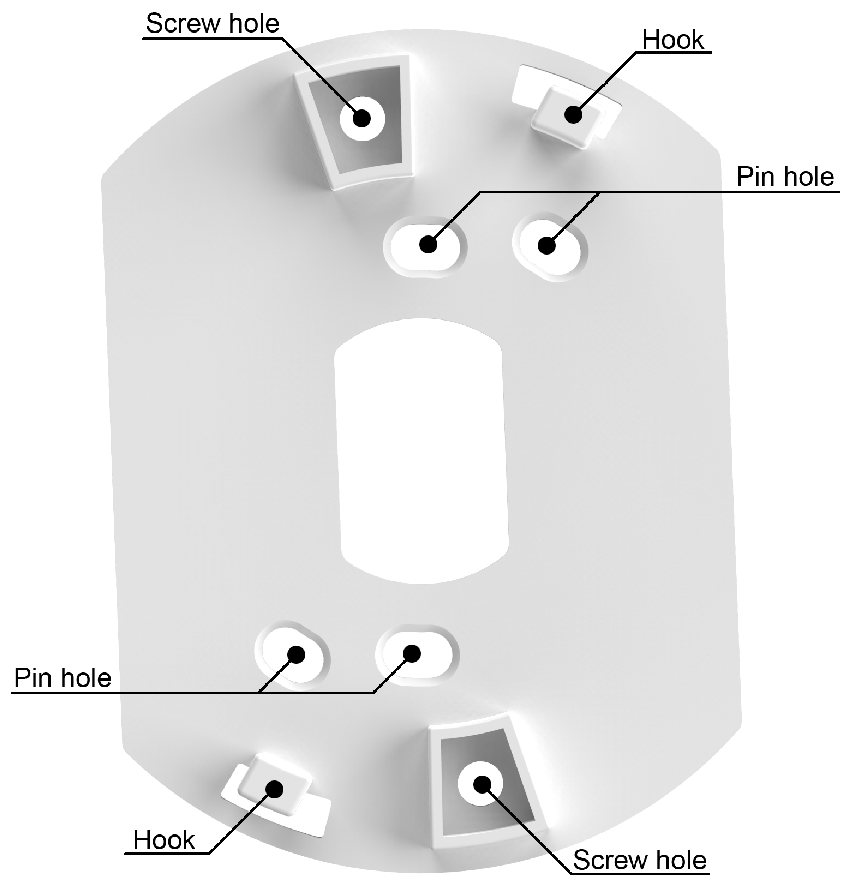

uma. Segure a placa de montagem contra a posição de instalação selecionada no teto e marque o centro de dois furos de parafuso com um lápis. Faça furos através das marcas de lápis e use os parafusos e âncoras fechados para proteger a placa de montagem.

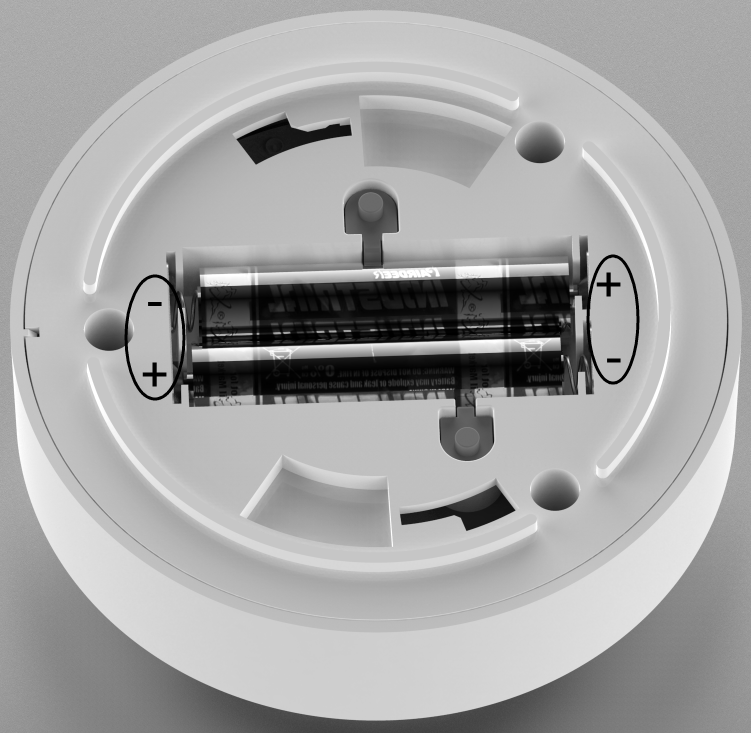

b. Instale as baterias de acordo com a Figura 3, certificando-se de que a polaridade corresponda às marcas.

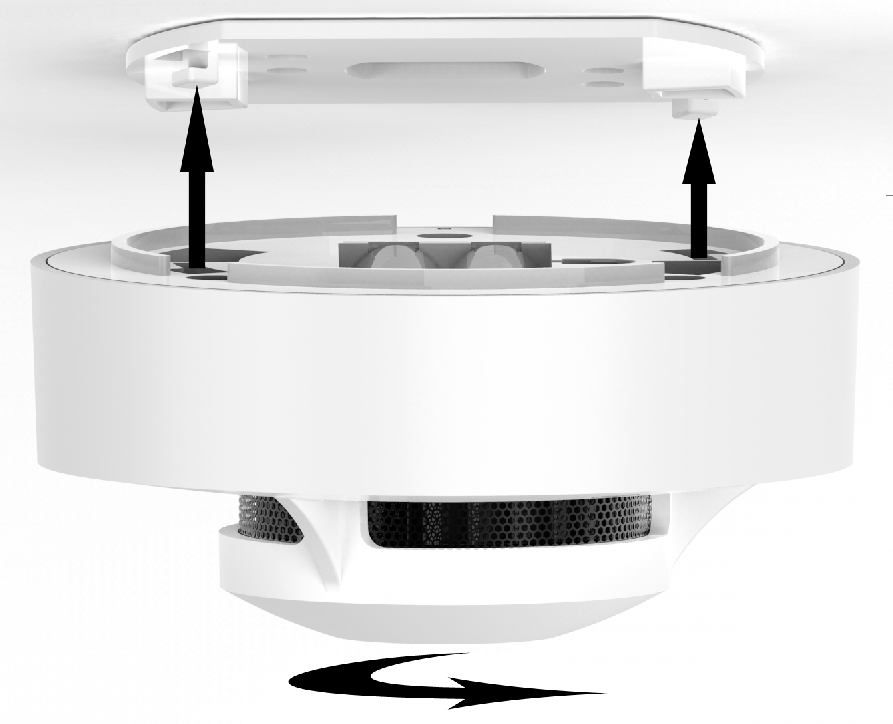

c. Insira os ganchos da placa de montagem para os slots do alarme. Gire o despertador no sentido horário até que ele se encaixe no lugar. (Veja a Figura 3)
d. Você pode mover o alarme para um novo local girando o alarme no sentido anti-horário, removendo os parafusos e repetindo as instruções em 5.2A a 5.2C no novo local.
Figura 3
5.3 Substituindo a bateria
Quando o aviso de bateria fraca é feito (consulte a seção 6. Função), substitua as baterias imediatamente.
Gire o alarme no sentido anti-horário e remova-o da placa de montagem. Pegue as baterias.
Use o tipo de bateria: LR03 / AAA.
Instale as novas baterias de acordo com 5.2B a 5.2C.
Sempre que as baterias forem substituídas, teste a operação do alarme pressionando o botão de teste. Se os beeps forem feitos, isso significa que o produto funciona corretamente.
5.4 Locais recomendados para alarmes e locais de fumaça para evitar
uma. Locais recomendados para alarmes de fumaça
Instale pelo menos um alarme de fumaça em todos os quartos.
Se você instalar o alarme de fumaça em uma passagem cuja largura é inferior a 3m, instale-a no meio e instale uma unidade a cada 12m.
Pelo menos 1,5 m da lâmpada fluorescente ou da lâmpada de néon. (Em caso de interferência eletrônica).
Pelo menos 3m do banheiro.
Pelo menos 6m da cozinha ou fogão.
Pelo menos 30cm das lâmpadas.

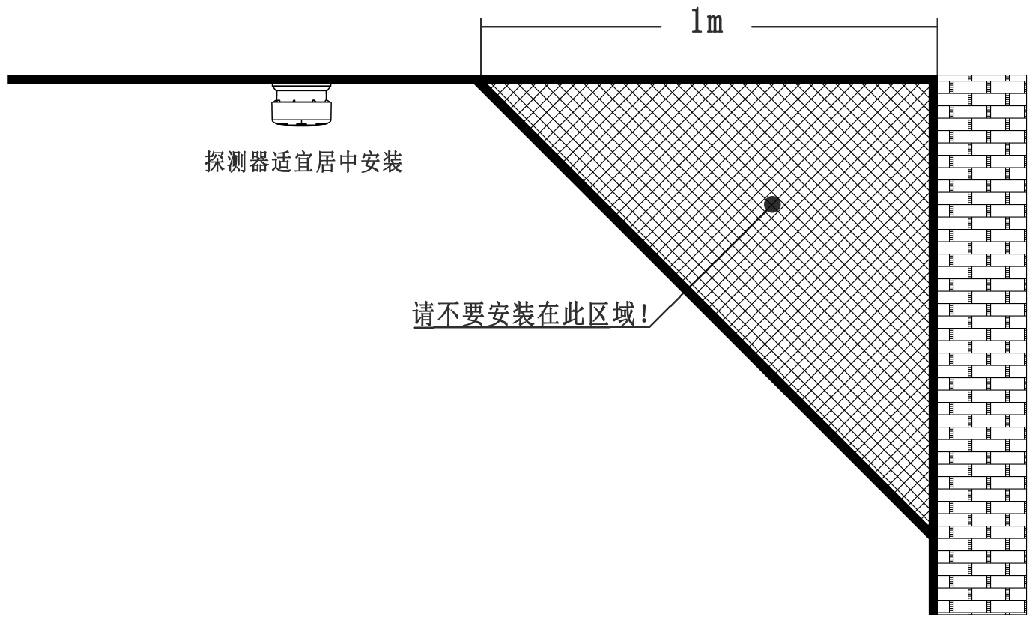

Localize o alarme de fumaça no meio da sala. Se você não puder, instale pelo menos 1 milhão da parede.

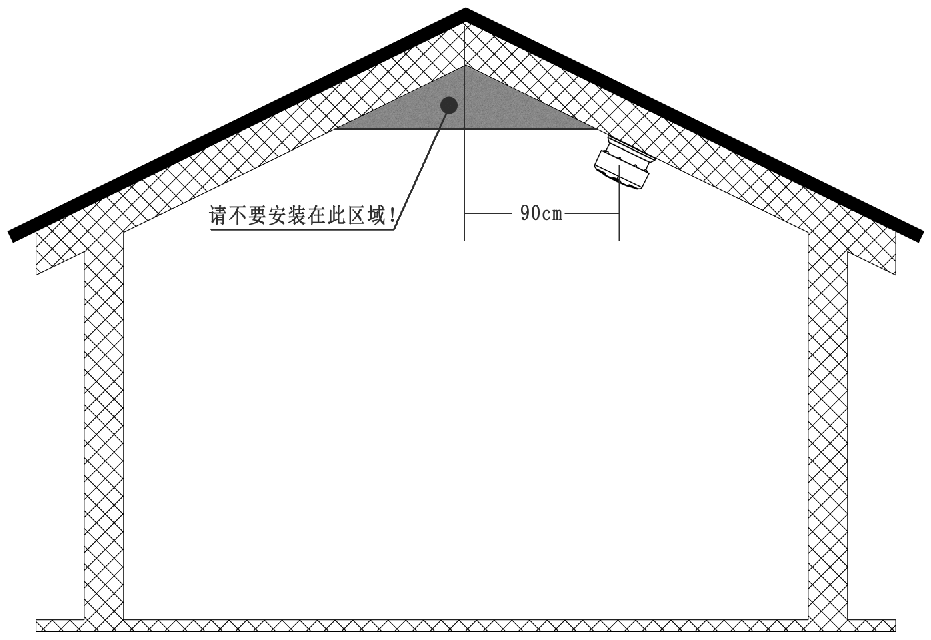

Se você instalar o alarme de fumaça no teto inclinado ou pico, a posição de instalação deve ser pelo menos 90 cm do ponto mais alto.
b. Locais para evitar
Na garagem. Produtos de combustão estão presentes quando você começa seu automóvel.
Perto de aberturas de ar frescas, fãs, ar condicionado ou outras áreas raspas.
Em áreas empoeiradas. As partículas de poeira podem causar alarme de incômoda ou falha no alarme. A tela de insetos só pode obstruir parte dos insetos ou poeira.
Áreas onde têm escudo metálico que bloqueará o sinal RF.
Em uma área onde a temperatura pode cair abaixo de 0 ℃ ou subir acima de 40 ℃.
Em áreas úmidas. Banheiro. Cozinha.
6. Função
A. Aprenda a interconectar
Nota1: Todos os alarmes de fumaça deste modelo têm função de interconexão sem fio. Requer pelo menos dois alarmes de fumaça. No intervalo interligado eficaz, 100 unidades podem ser interconectadas. Sugerimos que você conclua a operação de interconexão antes de instalar o produto para o teto, para tornar sua operação mais eficiente.
Nota2: O intervalo interligado deste produto é ≥100m (campo livre). Mas como uma construção diferente terá um efeito diferente na distância de transmissão, se houver produto que não possa ser interconectado, por favor, ajuste a posição de instalação do produto.
1. Fixe todos os produtos que precisam ser interconectados às placas de montagem e torcer no sentido horário. Em seguida, essas unidades entram em condição de espera. Mas eles não estão interconectados um com o outro agora.
2. Escolha um produto como o host e pressione duas vezes no botão Aprender. O indicador de sinal sem fio (ao lado do botão Aprender) será verde.
3. Escolha outros produtos a serem interligados. Pressione o botão Aprender de cada unidade e o indicador de sinal sem fio será vermelho. Isso significa que o código dessas unidades será transmitido ao host imediatamente.
4. Pressione o botão de teste do host e ele fará emitir bipes. Se outras unidades interconectadas receberem sinal de código, o indicador de sinal sem fio (LED verde) ao lado do botão Aprender flash e os bilhetes serão feitos. Em seguida, a aprendizagem de interconexão é concluída.
5. Quando todas as operações estiverem concluídas, as unidades entrarão em condições de espera 1 minuto depois. Ou você pode pressionar o botão Aprender de cada unidade para fazer o indicador de sinal sem fio sair.
6. Se você quiser cancelar a interconexão de determinada unidade, pressione e segure o botão Aprender por pelo menos 3 segundos até que o indicador de sinal sem fio pisque rapidamente.
B. Modo de operação
Teste
Pressione o botão de teste e o produto entrará no modo de alarme. Ele fará emitir bipes que são mais altos que 86dB. O indicador de alarme (vermelho) piscará.
Condição de espera
Na condição de espera, o alarme de fumaça detecta a cada 10 segundos. O indicador de alarme pisca a cada 344 segundos para indicar que o alarme de fumaça está funcionando corretamente. Quando detecta produtos de combustão, o alarme soa. E o indicador de alarme (vermelho) pisca ao mesmo tempo, até que o ar esteja claro.
Modo de silêncio
Quando estiver em estado de alarme, pressione o botão Teste / Hush e o produto entrará no modo de silêncio. O indicador de alarme pisca a cada 9 segundos e nenhum som audível será ouvido, a menos que a fumaça se torne mais densa. Isso vai durar cerca de 9 minutos. Pressionar e segurar o botão Teste / Hush por vários segundos terminará o modo de silêncio.
Aviso de bateria fraca
Quando a tensão da bateria é muito baixa, o produto fará bipes curtos a cada 43 segundos para avisar o usuário, até que a tensão da bateria esteja cumprindo a tensão de trabalho do alarme de fumaça.
História do alarme
Quando o indicador de alarme (verde) pisca 3 vezes a cada 43 segundos, isso significa que o alarme foi feito antes. Por favor, verifique se há risco de incêndio na área de detecção. Esta indicação terminará 24 horas depois.
Aviso de degeneração da câmara de fumaça
O ambiente de trabalho e o tempo causarão a degeneração da câmara de fumaça. Quando o produto faz 3 bipes curtos a cada 43 segundos, indica a vida final de unidade. Você deve substituir o alarme de fumaça por um novo.
7. Manutenção
7.1 Teste o alarme de fumaça toda semana pressionando o botão de teste.
7.2 Limpe o alarme de fumaça com pano seco toda semana. Nunca use água, limpadores ou solventes para limpar, pois podem danificar a unidade. Impedir que o corpo estrangeiro entrasse na unidade.
7.3 Se o alarme de fumaça não estiver funcionando corretamente, não desmonte a unidade. Por favor, procure o serviço dos profissionais.
7.4 Quando o aviso de fim de vida é feito, por favor, não use mais o produto. Substituí-lo por um novo.
8. Pontos para produtos abandonados
8.1 O material de embalagem é renovável, por isso, faça o seu melhor para reciclar.
8.2 As baterias e usos eletrodomésticos que foram usados não podem ser abandonados com lixo doméstico normal.
