Manual do usuário de alarme de fumaça KD-125A
2831-CPR-F2209
EN14604.
1. breve introdução
O alarme de fumaça KD-125A é um alarme de fumaça fotoelétrico com baixo consumo de energia. Circuito analógico preciso interno e circuito digital fazem o trabalho de detecção mais estável e confiável. O produto tem um pequeno tamanho e usa bateria de grande capacidade que pode fornecer vida útil de 5 anos.
2. Características do produto
Detecção fotoelétrica de fumaça.
Alta sensibilidade
Circuito analógico preciso e circuito digital
Baixo consumo de energia
Tamanho pequeno
Vida útil da bateria de 5 anos
3. Parâmetros técnicos

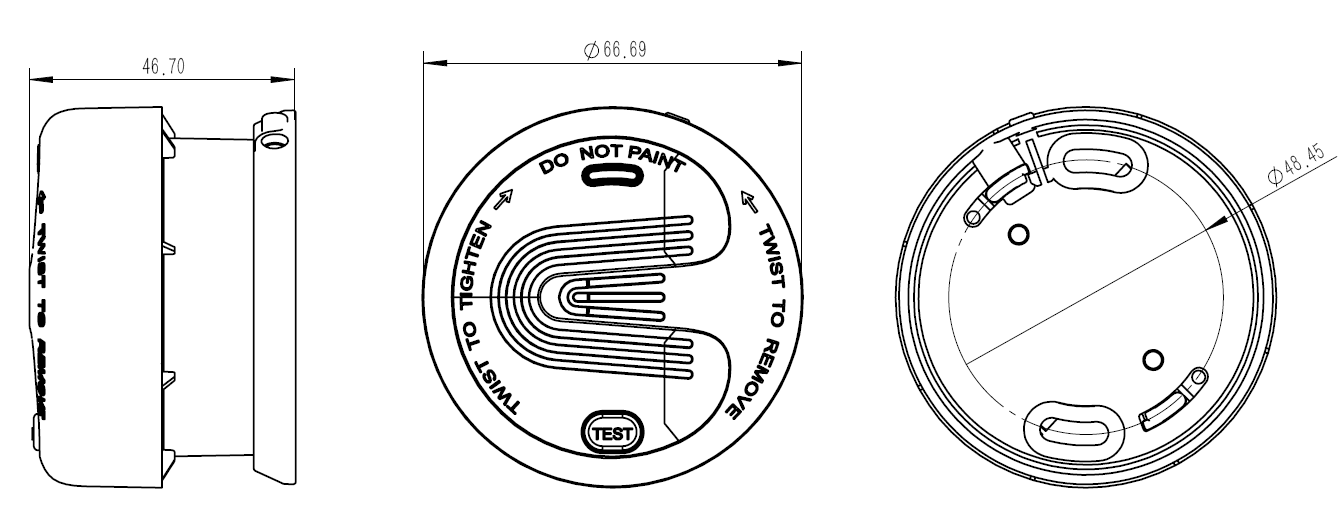

4. Aparência e dimensões (Figura 1)
Kd-125 a
(Figura 1)
5. Instalação

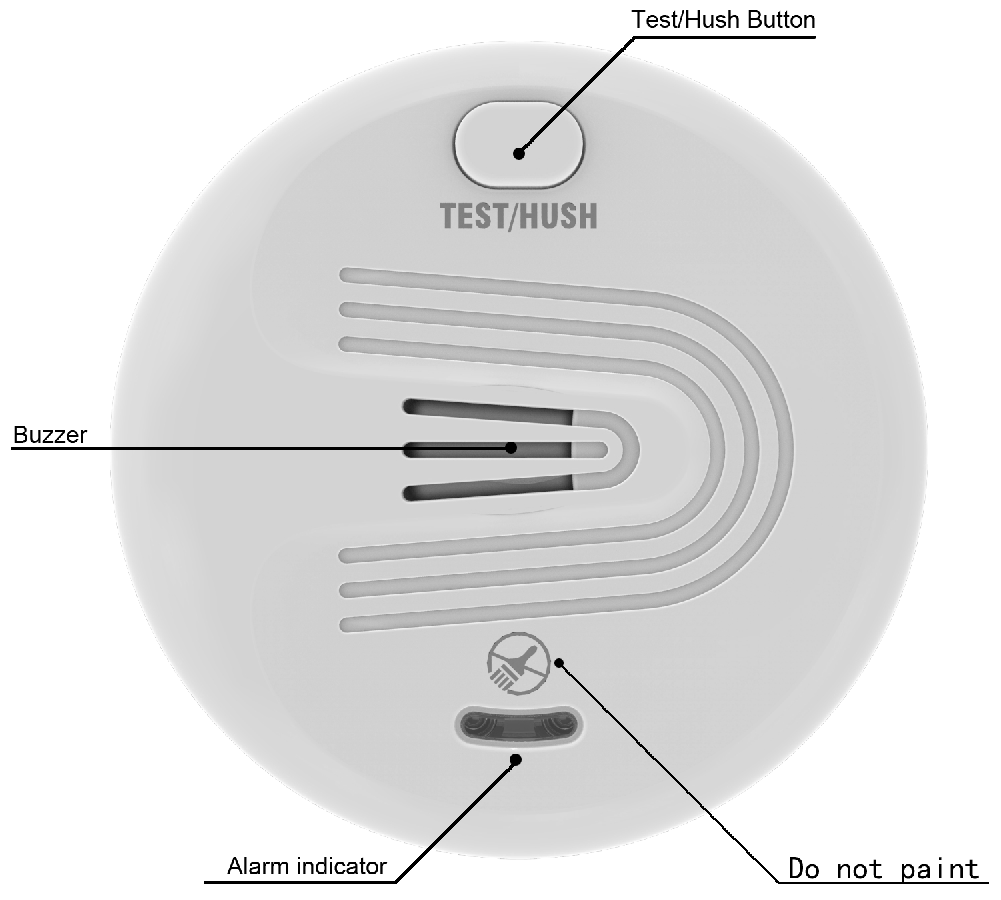

5.1 Diagrama Funcional (Figura 2)
(Figura 2)
5.2 Instruções de instalação
uma. Segure a placa de montagem contra a posição de instalação selecionada no teto e marque o centro dos furos com um lápis. Faça um buraco através das marcas de lápis e use os parafusos e âncoras fechados para fixar a placa de montagem. (Veja a Figura 3)
b. Instale as baterias de acordo com a Figura 3, certificando-se de que a polaridade corresponda às marcas. Se as baterias estiverem instaladas corretamente, o PIN vermelho cairá automaticamente.

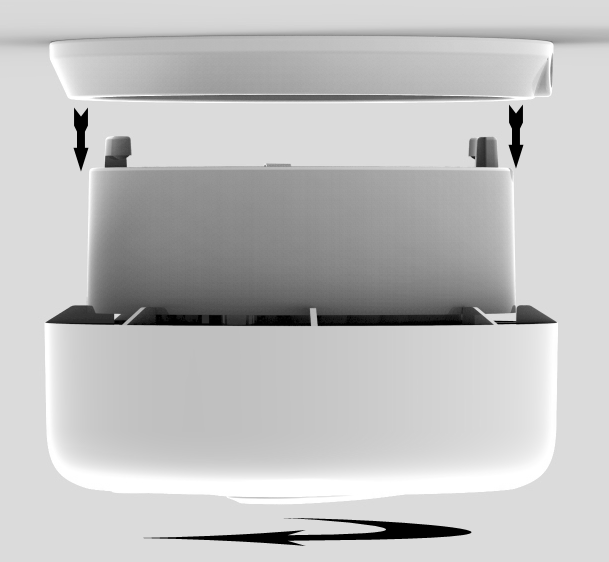

c. Insira o gancho do produto no slot de placa de montagem. Em seguida, gire o despertador até que ele se encaixe no lugar.
(Figura 3)
Nota: Se você não puder girar o alarme após inserir o gancho no slot, verifique se a bateria está instalada corretamente.
5.3 Substituindo a bateria
uma. Quando o aviso de bateria fraca é feito (Por favor, consulte a Seção 6. Função), por favor, substitua as baterias imediatamente, conforme mostrado abaixo.

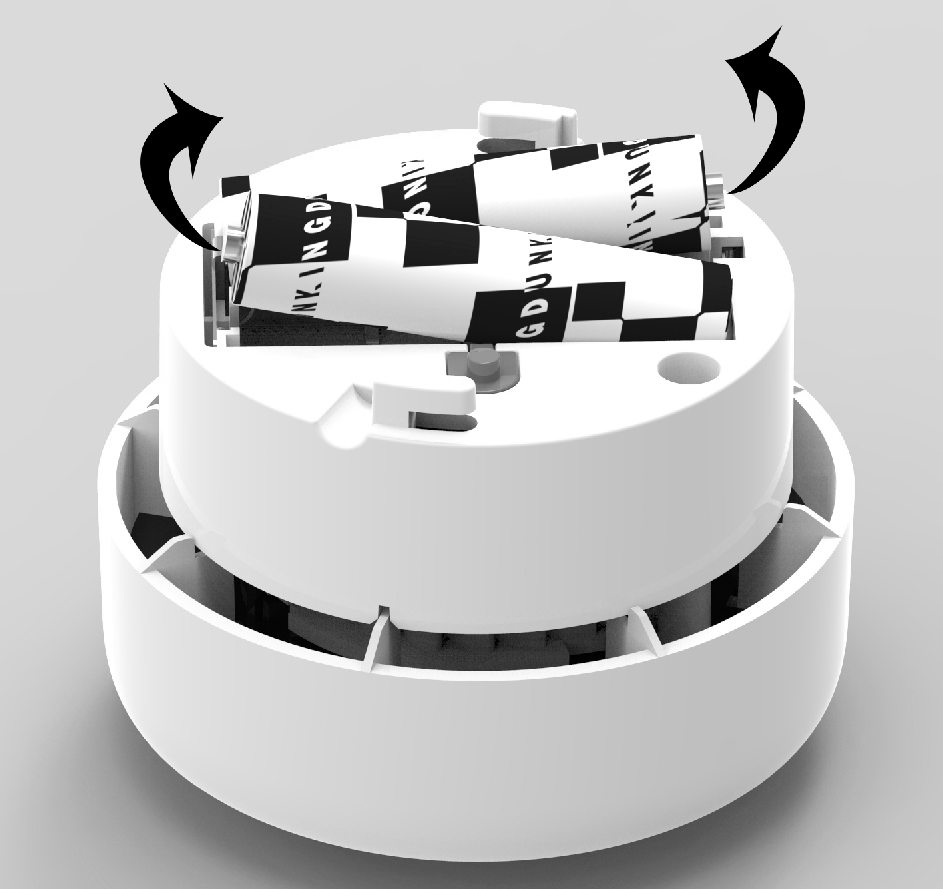

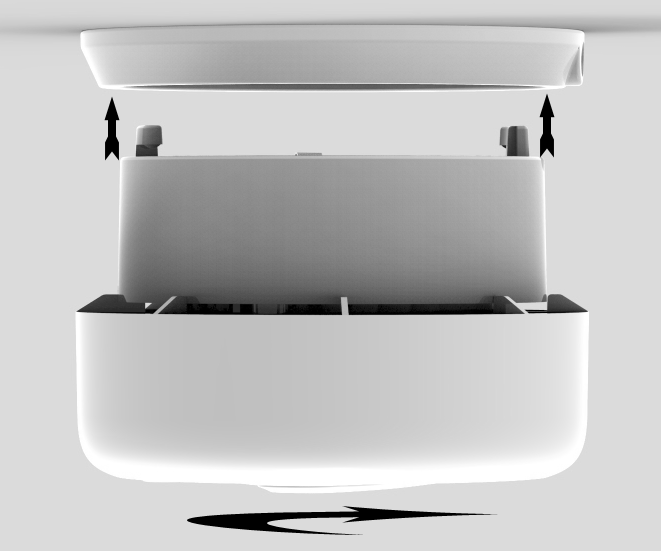

Gire o alarme no sentido anti-horário e pegue as baterias e instale
Retire-o da placa de montagem. os novos de acordo com 5,2 b.
b. Use o tipo de bateria: LR03 / AAA.
c. Sempre que as baterias forem substituídas, teste a operação do alarme pressionando o botão de teste. Se os beeps forem feitos, o que significa que o produto funciona corretamente, instale o alarme para a placa de montagem, conforme mostrado na Figura 3.
5.4 Locais recomendados para alarmes e locais de fumaça para evitar
uma. Locais recomendados para alarmes de fumaça
Instale pelo menos um alarme de fumaça em todos os quartos
Se você instalar o alarme de fumaça em uma passagem cuja largura é inferior a 3m, instale-a no meio e instale uma unidade a cada 12m.
Pelo menos 1,5 m da lâmpada fluorescente ou da lâmpada de néon. (Em caso de interferência eletrônica).
Pelo menos 3m do banheiro.
Pelo menos 6m da cozinha ou fogão.
Pelo menos 30cm das lâmpadas.

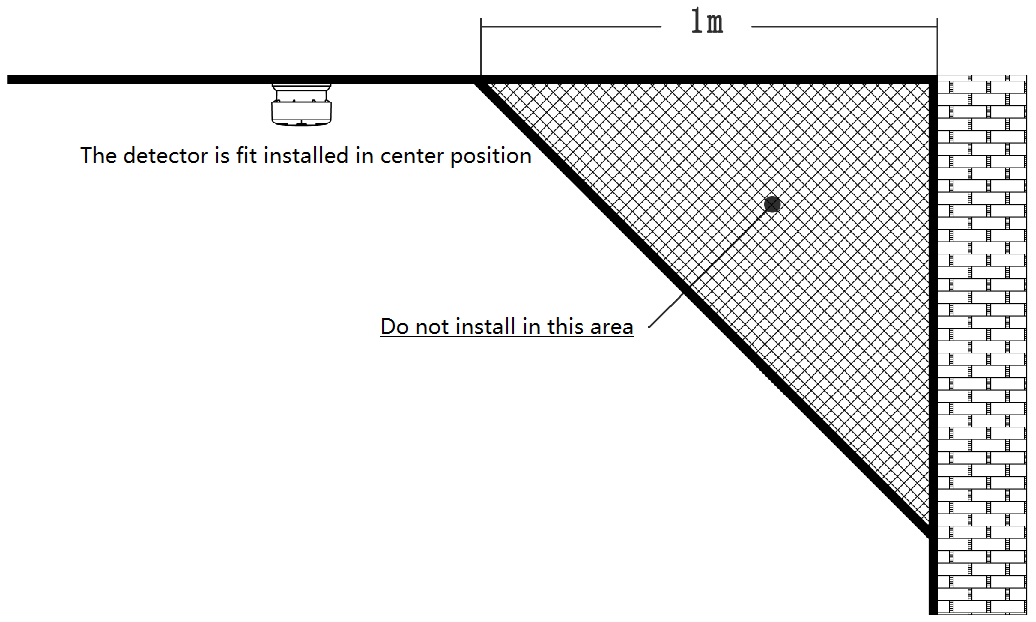

Localize o alarme de fumaça no meio da sala. Se você não puder, instale pelo menos 1 milhão da parede.

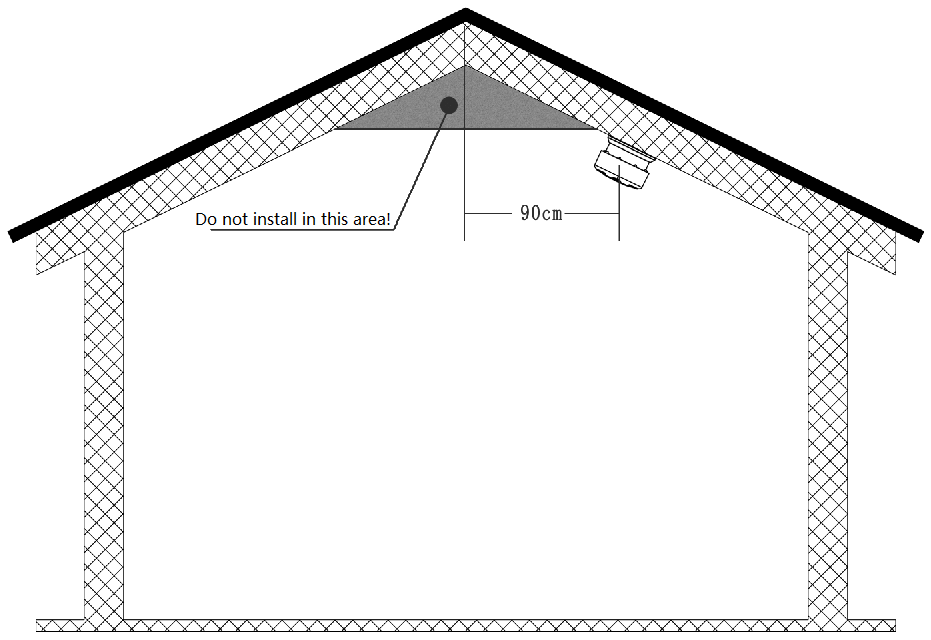

Se você instalar o alarme de fumaça no teto inclinado ou pico, a posição de instalação deve ser pelo menos 90 cm do ponto mais alto.
b. Locais para evitar
Na garagem. Produtos de combustão estão presentes quando você começa seu automóvel.
Perto de aberturas de ar frescas, fãs, ar condicionado ou outras áreas raspas.
Em uma área onde os insetos geralmente aparecem.
Em uma área onde a temperatura pode cair abaixo de 0 ℃ ou subir acima de 40 ℃.
Em áreas úmidas. Banheiro. Cozinha.
6. Função
Teste
Pressione o botão de teste e o produto entrará no modo de alarme. Ele fará emitir bipes que são mais altos que 86dB. O indicador de alarme (vermelho) piscará.
Condição de espera
Na condição de espera, o alarme de fumaça detecta a cada 10 segundos. O indicador de alarme pisca a cada 344 segundos para indicar que o alarme de fumaça está funcionando corretamente. Quando detecta produtos de combustão, o alarme soa. E o indicador de alarme (vermelho) pisca ao mesmo tempo, até que o ar esteja claro.
Modo de silêncio (baixa sensibilidade)
Quando estiver em estado de alarme, pressione o botão Teste / Hush e o produto entrará no modo de silêncio. O indicador de alarme pisca a cada 9 segundos e nenhum som audível será ouvido, a menos que a fumaça se torne mais densa. Isso vai durar cerca de 9 minutos. Pressionar o botão Test / Hush novamente terminará o modo de silêncio.
Aviso de bateria fraca
Quando a tensão da bateria é muito baixa, o produto fará bipes curtos a cada 43 segundos para avisar o usuário, até que a tensão da bateria esteja cumprindo a tensão de trabalho do alarme de fumaça.
História do alarme
Quando o indicador de alarme (verde) pisca 3 vezes a cada 43 segundos, isso significa que o alarme foi feito antes. Por favor, verifique se há risco de incêndio na área de detecção. Esta indicação terminará 24 horas depois.
Aviso de degeneração da câmara de fumaça
O ambiente de trabalho e o tempo causarão a degeneração da câmara de fumaça. Quando o produto faz 3 bipes curtos a cada 43 segundos, indica a vida final de unidade. Você deve substituir o alarme de fumaça por um novo.
7. Manutenção
7.1 Teste o alarme de fumaça toda semana pressionando o botão de teste.
7.2 Limpe o alarme de fumaça com pano seco. Nunca use água, limpadores ou solventes para limpar, pois podem danificar a unidade. Impedir que o corpo estrangeiro entrasse na unidade.
7.3 Se o alarme de fumaça não estiver funcionando corretamente, não desmonte a unidade. Por favor, procure o serviço dos profissionais.
8. Pontos para produtos abandonados
O material de embalagem é renovável, por isso, faça o seu melhor para reciclar.
